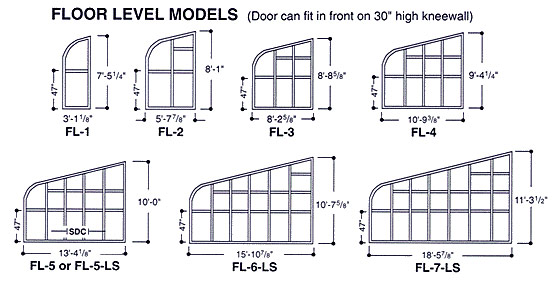

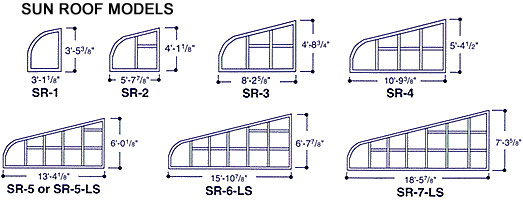

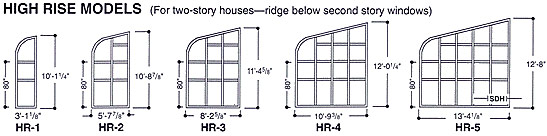

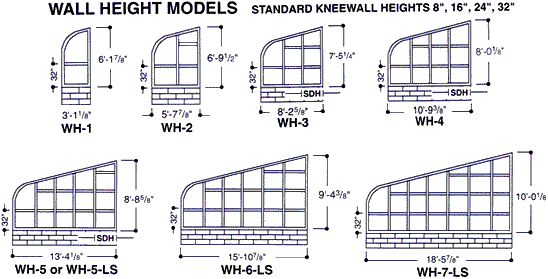

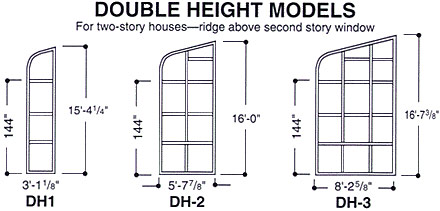

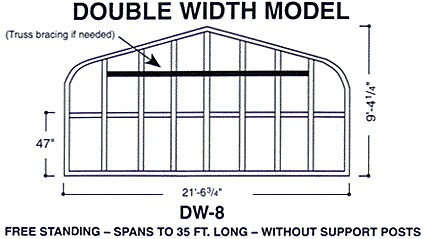

Aluminum Curved Eave Models

Aluminum Sun Room Overall Length - Flashing to Flashing
No. of Bays
in Length
0
Gable Ends
1
Gable End
2
Gable Ends
3 7' - 9 5/8" 7' - 11 3/8" 8' - 1 1/8"
4 10' - 4 1/4" 10' - 6" 10' - 7 3/4"
5 12' - 10 7/8" 13' - 0 5/8" 13' - 2 3/8"
6 15' - 5 1/2" 15' - 7 1/4" 15' - 9"
7 18' - 0 1/8" 18' - 1 7/8" 18' - 3 5/8"
8 20' - 6 3/4" 20' - 8 1/2" 20' - 10 1/4"
9 23' - 1 3/8" 23' - 3 1/8" 23' - 4 7/8"
10 25' - 8" 25' - 9 3/4" 25' - 11 1/2"
11 28' - 2 5/8" 28' - 4 3/8" 28' - 6 1/8"
12 30' - 9 1/4" 30' - 11" 31' - 0 3/4"
13 33' - 3 7/8" 33' - 5 5/8" 33' - 7 3/8"
14 35' - 10 1/2" 36' - 0 1/4" 36' - 2"
15 38' - 5 1/8" 38' - 6 7/8" 38' - 8 5/8"
16 40' - 11 3/4" 41' - 1 1/2" 41' - 3 1/4"
17 43' - 6 3/8" 43' - 8 1/8" 43' - 9 7/8"
18 46' - 1" 46' - 2 3/4" 46' - 4 1/2"
19 48' - 7 5/8" 48' - 9 3/8" 48' - 11 1/8"
20 51' - 2 1/4" 51' - 4" 51' - 5 3/4"
21 53' - 8 7/8" 53' - 10 5/8" 54' - 0 3/8"
22 56' - 3 1/2" 56' - 5 1/4" 56' - 7"
23 58' - 10 1/8" 58' - 11 7/8" 59' - 1 5/8"
24 61' - 4 3/4" 61' - 6 1/2" 61' - 8 1/4"
25 63' - 11 3/8" 64' - 1 1/8" 64' - 2 7/8"
26 66' - 6" 66' - 7 3/4" 66' - 9 1/2"
27 69' - 0 5/8" 69' - 2 3/8" 69' - 4 1/8"
28 71' - 7 1/4" 71' - 9" 71' - 10 3/4"
29 74' - 1 7/8" 74' - 3 5/8" 75' - 5 3/8"
30 76' - 8 1/2" 76' - 10 1/4" 77' - 0"
31 79' - 3 1/8" 79' - 4 7/8" 79' - 6 5/8"
32 81' - 9 3/4" 81' - 11 1/2" 82' - 1 1/4"
33 84' - 4 3/8" 84' - 6 1/8" 84' - 7 7/8"
34 86' - 11" 87' - 0 3/4" 87' - 2 1/2"
35 89' - 5 5/8" 89' - 7 3/8" 89' - 9 1/8"
36 92' - 0 1/4" 92' - 2" 92' - 3 3/4"
37 94' - 6 7/8" 94' - 8 5/8" 94' - 10 3/8"
38 97' - 1 1/2" 97' - 3 1/4" 97' - 5"
39 99' - 8 1/8" 99' - 9 7/8" 99' - 11 5/8"
40 102' - 2 3/4" 102' - 4 1/2" 102' - 6 1/4"
